讓學生自己建 讓學生自己用 與眾不同智能制造教學解決方案
西馬特智能制造產線解決方案的教學設計理念是：讓學生自己建，讓學生自己用。強調學生的參與和實踐，是創新且實用的教學思想，使智能制造產線真正服務于院校教學使用，是與眾不同的智能制造生產線教學解決方案。
從工業1.0-工業4.0，每一個階段的技術革命，都是為了更好的服務制造業，也帶來了不同的生產方式。現階段，我們正處于人工智能和制造業相結合——智能制造的前沿，制造業正在往智能化的方向去發展。智能制造的載體是智能產線，學校基于智能產線去培養智能制造領域人才，培養未來工程師。
假如學生是一個工廠的老板，需要利用智能制造的方式去生產產品，那么如何去建智能制造產線？建一條智能產線需要考慮什么因素？
制造的本質是生產，智能制造的方式也是為了降本增效，提高效率和質量的同時，能夠降低產品的生產成本。這里要確定一個生產加工產品，比如這個產品：搖擺氣缸。
生產產品之一：搖擺氣缸
既然采用了智能制造的方式，那么我們不妨多想一想，產線的投資比較大，后期智能產線除了生產上面的搖擺氣缸產品，還能不能加入更多產品，一條智能產線上生產2個甚至更多產品系列。
這里再加入一個款新產品：國際象棋。

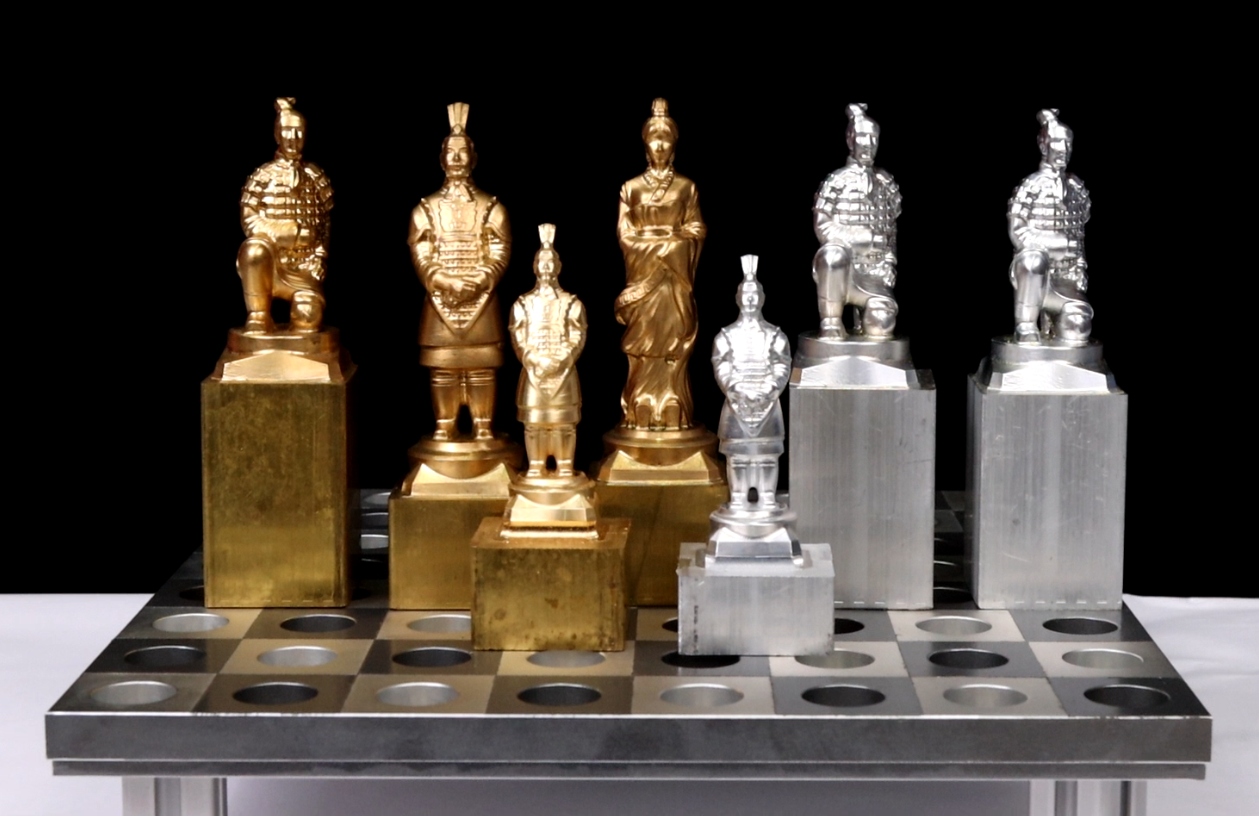

生產產品之二：國際象棋一套
產品選型好了，學生老板這個工廠是研發生產銷售搖擺氣缸、國際象棋產品的公司。
對生產的兩款產品進行生產工藝分析。

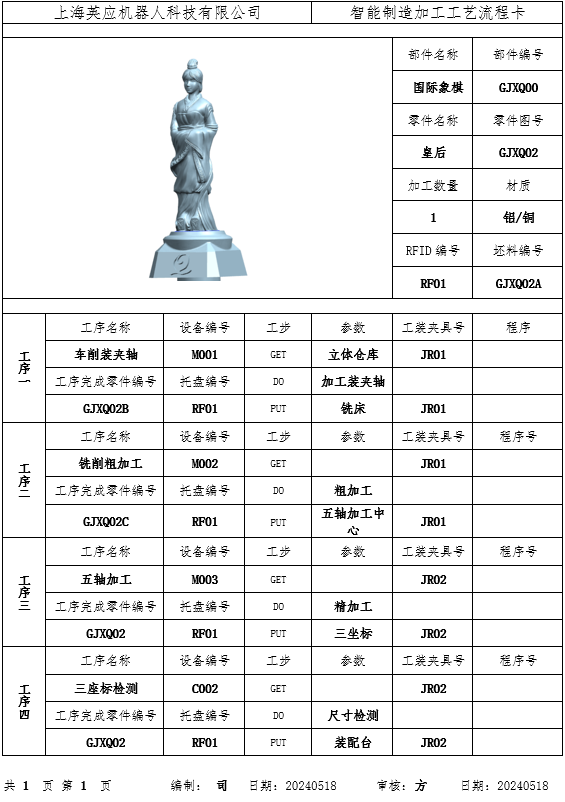

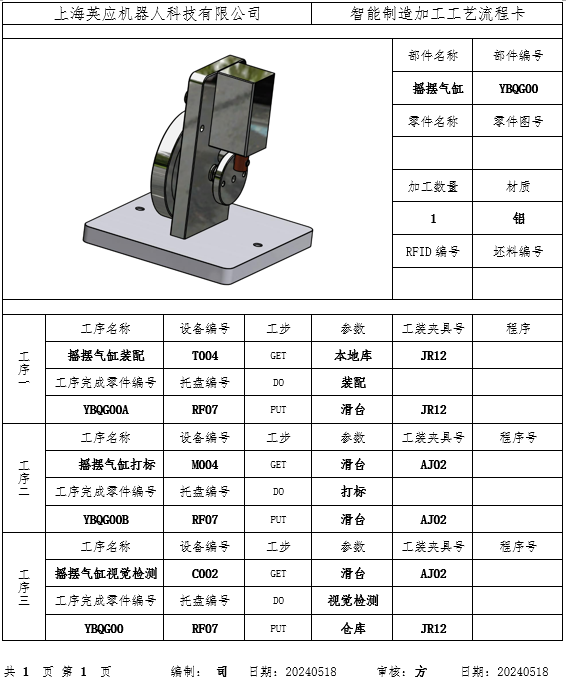

搖擺氣缸的工藝卡片如下： 國際象棋的工藝卡片如下：
通過工藝卡片，可以得出產品的加工工藝，以及得到它們總裝件、分裝件、組件、部件、零件、直到原材料之間的結構關系，以及所需的數量。
根據兩款產品生產的物料清單，結合公司場地、投資資金情況、生產加工工藝，選出生產設備。考慮生產節拍和流程，選出物流設備。再一一選出倉儲設備、質檢設備等……
到這一步，建智能制造產線已經考慮一些需求和因素，初步規劃已經有了。那么在實際工廠或制造業，是如何去實施搭建產線的。

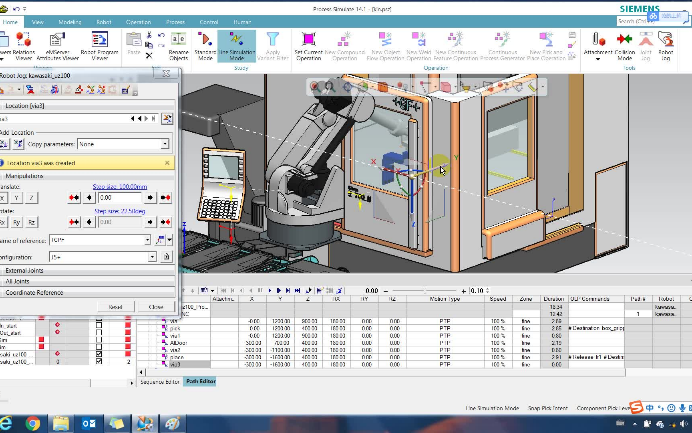

制造業的做法是，通過西門子PDPS對制造過程進行工藝設計、仿真和優化。通過數字孿生手段，提高生產效率、降低成本，確保工藝可靠。
西門子PDPS是一套復雜且強大的系統，根據PDPS的理念，我們簡化一下流程，利用西馬特SMES智能產線執行系統中內置的產線設施布局與規劃功能，搭建一條虛擬智能產線。
根據選型設備，搭建出我們需要的智能制造虛擬產線。
5.1設備庫中選擇設備模型
5.2根據選型設備一一放置到場景
5.3組成一條智能產線
搭建好的虛擬產線還需要驗證，這個布局是不是最合理的？按照這個布局，生產加工節拍和最后結果是什么？在軟件環境下，內置的引擎，產線進行虛擬運行，模擬生產。
6.1生產數據初始化
6.2選擇加工訂單
6.3選擇產線排程方式
6.4產線虛擬生產
6.5生成數據報表
經過上述步驟，利用SMES軟件，學生老板學會了自己搭建一條虛擬智能產線的操作。同時，產線數據的錄入，ERP信息的錄入，讓學生了解到產線的管理思想。
對虛擬產線運行的結果數據滿意后，接下來就是買設備，按照虛擬產線的布局搭建實物產線了。
（實物產線的搭建簡略，我們提供模塊化設備，設備底座帶輪子，可以移來移去，按照自己的想法隨性所欲的布局設備位置）
搭建好的智能產線，學生動手實操，進行單體設備調試，通電、試運行，是否能正常工作。
對硬件物理設備進行通訊，通過不同的通訊協議連接起來，實現設備之間的互相通信和數據交換。
在產線上直接進行PLC聯調，存在安全隱患，容易對設備造成損壞，對人身安全有危險。
引入西門子MCD機電一體化聯調解決方案。
機電一體化概念設計解決方案（MCD）將機械自動化與電氣和軟件結合起來，提供了機電設備設計過程中硬件在環境中仿真調試，通過虛擬設備與PLC連接，對產品可靠性進行虛擬調試。
通過MCD軟件，在仿真環境下，進行PLC編程。PLC程序可以直接驅動仿真模型運動，驗證程序的正確性和可靠性。編制好的PLC程序，可以直接下發到真實設備進行控制，解決教學安全隱患。
加工程序的編寫
機器人點位的示教程序
AGV小車的引導程序
編制PLC程序等……
所有工作完成后，將SMES覆蓋在智能產線上，對智能產線進行運行、調度、生產。
通過上述步驟，學生學會了自己用產線。
“讓學生自己建 讓學生自己用”的教學設計理念，提供一條智能產線，二套數字孿生軟件，覆蓋智能制造機、電兩個方向，可以顯著提升教學效果與實訓效果，為學校提供未來工程師奠定基礎。
